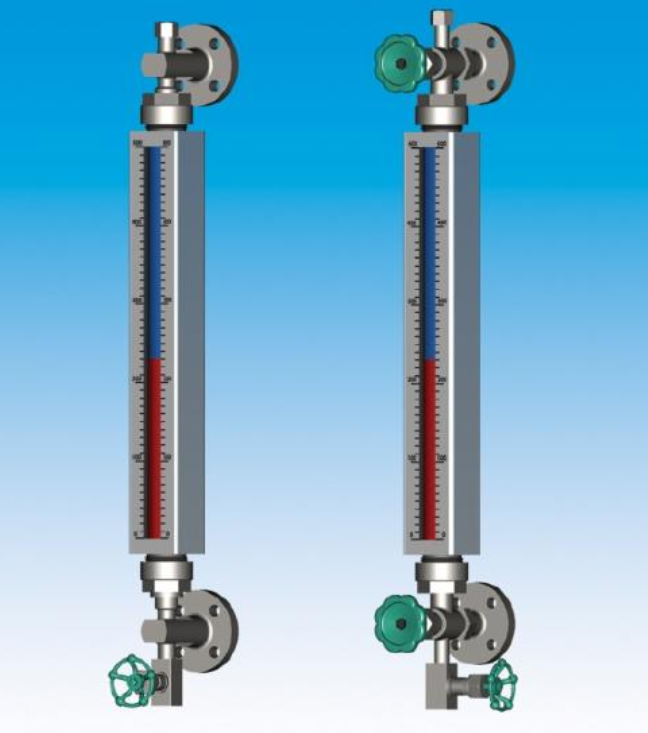

连通器式的磁翻板液位计的主要部件就是测量筒，其是一个不锈钢的圆柱形圆筒，从上部和下部的侧面开后引出管线焊接法兰与被测介质的器壁连接，通过阀门来实现磁翻板液位计的使用和切除。在圆柱筒的下部通过法兰连接安装有一个排污泄压阀，在维修和维护中进行排污泄压。测量筒内壁安装一个可以自由上下活动的磁性圆柱体浮球，上部密封有磁铁。在测量筒的法兰面上固定一个缓冲弹簧，用来减轻测量筒对浮子的硬性冲击。测量筒外部安装有磁翻板或磁翻球显示面板，其红白颜色的转珠或转球带有弱磁性，受内部的磁浮子的磁性影响产生颜色翻转。在制造过程中把与磁浮子同极性的翻珠一面制作成红色，异极性的制成白色，所以当内部浮子上浮时，外部的面板能够跟着其高度显示醒目的红色，方便人员观察介质的液位或界位。

       磁翻板液位计只要在外部加一个远传检测探头即可实现液位的远传显示，非常方便一块仪表既能够就地显示又能够远传显示。远传探头同样使用了磁性耦合的原理，通过干簧管受磁场的吸合来实现远传电路的电阻变化，依次经过处理后输出一个随浮子高度线性变化的电流值，因此其干簧管的好坏程度决定着远传探头的处理质量。此外磁场的强弱也易造成干簧管不动作或误动作，因此安装时要注意方向性和有无导磁性质的铁性物质产生影响。由于磁翻板液位计是根据连通器原理来实现液位的检测，通过恒浮力式来实现液位的变换检测，所以其原理上检测精度非常高，因为连通器的测量筒真实的反映了介质的液位变化，浮子的高度真实的反映了液位的高度，因为浮子始终漂浮于页面上，即使介质的密度小范围的波动，其只会产生轻微的浮子进入深度的变化，对液位的测量没有影响，而磁耦合的原理更不会出现传递误差。所以一套磁翻板液位计原理上能够准确的反映出介质的液位变化，不受介质的温度、压力、密度影响。

       虽然原理上磁翻板液位计能够实现准确的液位、界位检测，但在使用中很多磁翻板液位计出现显示不准，出现液位跳变性变化或者画直线等现象，主要的原因就是磁浮子脏污造成的，这是磁翻板液位计使用中最常见也是最易引起故障的原因。由于磁浮子本身含有性磁铁，而介质中含有或多或少的杂质，在长期的介质不流动状态下其杂质会被磁性浮子吸附在表面，随着使用时间的延长越聚越多，极易造成浮子质量增加产生沉没失去检测作用，即使脏污杂质的附着不会造成浮子沉没，但其附着在浮子表面引起浮子在测量筒中上下活动受限，会出现卡阻或者卡死的现象，如果测量筒内壁也附着杂质，其更加阻碍了浮子的上下浮动，引起液位变化出现跳变或者卡死不动的现象。

       出现浮子卡阻的故障， 我们通常的做法就是拆卸浮子液位计下方的法兰，拿出浮子进行人工清洗去污，这个维修工作很脏，在一些测量腐蚀性介质的时候，比如各种碱液、酸液、酸性气分液罐、瓦斯气或者各种腐蚀性的工业介质时，常常因为维修时弄在身上腐蚀性介质而受伤，而且有毒气体的挥发也对人体产生危害，对于此事的维修拆卸浮子清洗是一个较危险的工作。因此拆卸浮子时一定要做好安全防护工作，杜绝因介质的原因而导致对于操作人员的人身伤害。
